Systém ETICS weber therm clima E je difúzně otevřené, tedy prodyšné zateplení pro rekonstrukce i novostavby. Částečně děrovaný EPS izolant pomáhá odvádět vlhkost ze zdiva směrem ven. Výsledkem je zdravější vnitřní klima, menší riziko vzniku plísní a úspornější provoz domu.
←
→
- Rekonstrukce fasády u starších objektů(rodinné i bytové domy, administrativní budovy, nemocnice apod.), kde je důležité zachovat původní prodyšnost stavby.
- Domy, které v minulosti trápila vlhkostale její příčina už byla odstraněna a konstrukce potřebuje bezpečně zateplit.
- Projekty zaměřené na úsporu energiekdyž jsou cílem nižší tepelné ztráty a rychlá návratnost investice.
- Novostavbypro které investor hledá kvalitní a přitom cenově dostupné řešení prodyšného zateplení.
- Úspora energie – zateplení fasády může velmi snížit tepelné ztráty podle tloušťky použité izolace.
- Ekonomicky výhodné prodyšné zateplení – systém využívá cenově dostupný izolant EPS, takže nabídne výhodný poměr mezi pořizovací cenou a dosaženými úsporami energie.
- Difuzně otevřený (prodyšný) systém – skladba zateplení umožňuje prostup vodní páry směrem ven ze zdiva a pomáhá udržet konstrukci v suchu.
- Nižší riziko vzniku plísní – zateplení stabilizuje teplotu stěn a pomáhá odvádět vlhkost, takže nedochází k její kondenzaci ve skladbě systému. Plísně tak nemají vhodné podmínky pro růst.
- Systémově ověřené řešení – všechny komponenty ETICS jsou navrženy a testovány tak, aby perfektně fungovaly jako jeden celek.
- Široký výběr povrchů a barev – fasádu lze dokončit různými typy omítek Weber v široké škále struktur a více než 200 barevných odstínech a jejich kombinací.

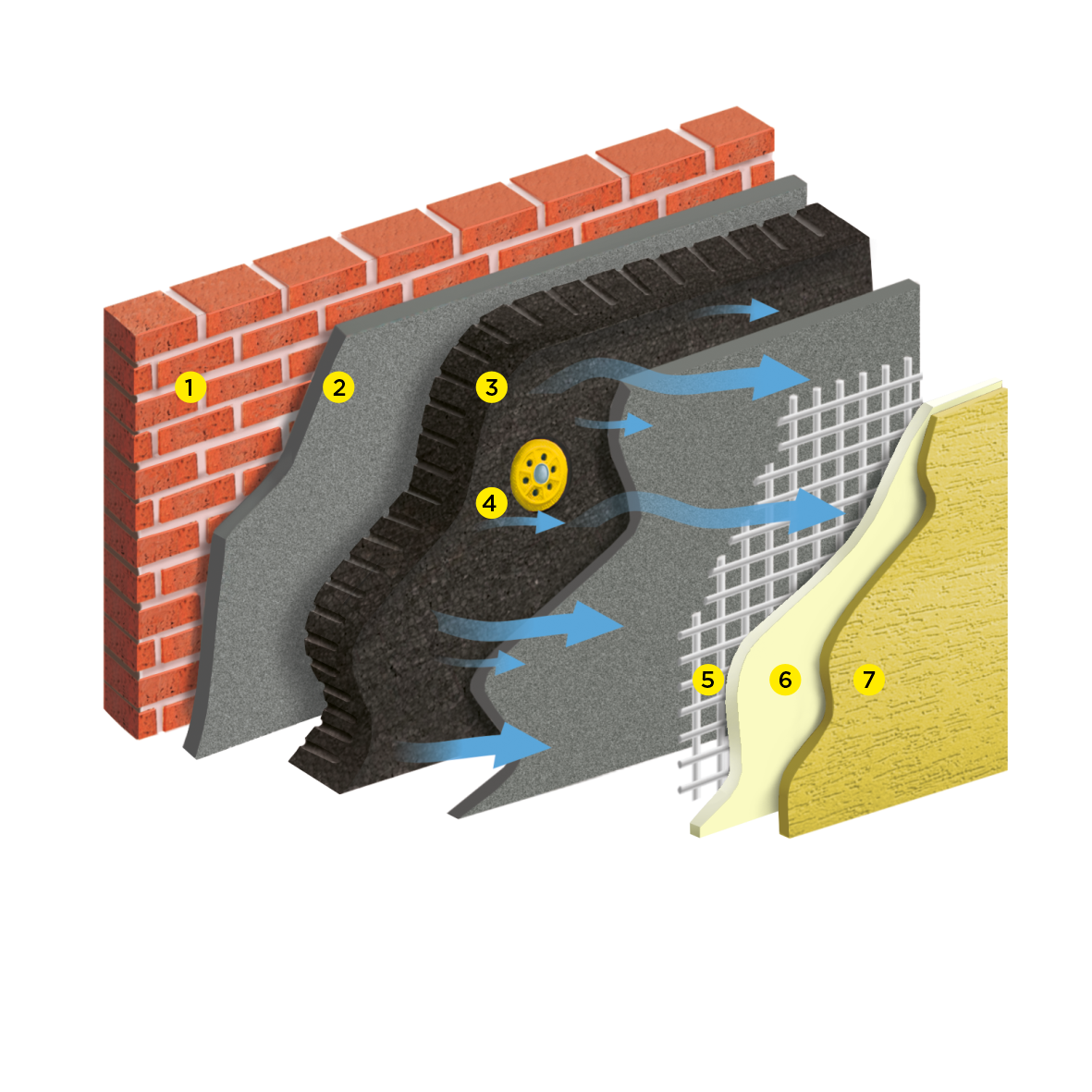

Systém ETICS weber therm clima E se skládá z několika na sebe navazujících vrstev. Ty společně vytvářejí funkční a odolné zateplení. Aby systém splňoval deklarovanou funkci, je nutné dodržet následující předepsanou skladbu materiálů:
- Podkladní nosná konstrukce
- Lepicí hmota
- Tepelná izolace
- Mechanické kotvení
- Základní vrstva
- Penetrační nátěr
- Povrchová úprava
Ideální povrch obvodového zdiva (z cihel, pórobetonu, smíšeného zdiva, ...) je pevný, soudržný a suchý – u systému ETICS weber therm clima E může obsahovat zbytkovou vlhkost. Bez prachu, mastnoty a dalších nečistot. Velmi staré a savé podklady doporučujeme upravit penetračním nátěrem.
Zajišťuje pevné spojení izolačních desek s podkladem. Lze zpracovávat ručně nebo strojně.
Při ruční aplikaci se lepicí hmota nanáší po obvodu desky na děrované straně, do středu rámečku se navíc vytváří 3 terče. Přitom je potřeba dosáhnout dostatečné kontaktní plochy (min. 40 %).
V případě strojní aplikace se nanáší rámeček a tzv. had.
Důležité: V obou případech je potřeba dát pozor na to, aby lepidlo nebylo naneseno na boku izolace.
Systémové lepicí a stěrkové hmoty
Pro zjednodušení realizace doporučujeme použít jeden materiál pro lepení izolantu i vytvoření základní vrstvy. Díky tomu je práce přehlednější, jednodušší z hlediska logistiky i množství zbylého materiálu na stavbě.
Doporučené řešení

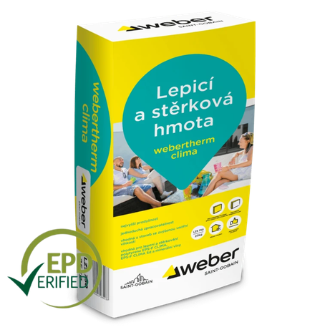

- webertherm clima – vhodný při požadavku na vysokou paropropustnost a použití jednoho materiálu pro lepení i stěrkování.
Speciální situace
- webertherm elastik Z – vhodný pro realizaci za chladnějšího počasí od +1 °C.
- webertherm technik – vhodný pro problematické podklady (např. smíšené zdivo nebo deskové materiály).
Podstatu systému tvoří speciálně upravený fasádní polystyren EPS-F CLIMA, vyvinutý přímo pro zateplení ETICS weber therm clima E. Desky mají částečnou perforaci, která zvyšuje prodyšnost celého zateplení a umožňuje stavbě lépe pracovat s vlhkostí.
Materiál si přitom zachovává všechny přednosti klasického polystyrenu – nízkou hmotnost, výborné tepelněizolační vlastnosti, tvarovou stabilitu i odolnost vůči stárnutí. Oproti běžnému EPS tak nabízí kombinaci spolehlivého zateplení a vyšší paropropustnosti celé skladby.
Systémové izolační desky CLIMA:

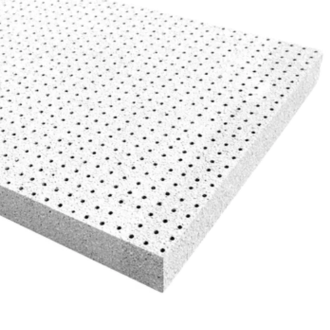

bílý EPS-F CLIMA

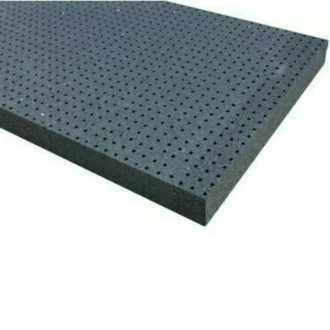

šedý EPS-F CLIMA Sd Plus
| název | jednotka | CLIMA | CLIMA Sd Plus |
|---|---|---|---|
| tloušťka | mm | 60–200 | 60–200 |
| šířka × délka | mm | 500×1000 | 500×1000 |
| objemová hmotnost | kg/m³ | 13,5–18 | 13,5–18 |
| souč. tepelné vodivosti | W/mK | 0,039 | 0,031 |
| teplotní odolnost dlouhodobě | °C | 80 | 70 |
| faktor difúzního odporu | (-) | 10–15 | 10–15 |
| SVT kód | SVT 7173 | SVT 1276 |
Po vytvrdnutí lepicí hmoty se izolant upevní talířkovými hmoždinkami. Kotvení zvyšuje odolnost zateplení proti větru a vlastnímu hmotnostnímu zatížení.

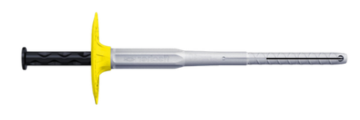

Systémové talířkové hmoždinky:
Weber: SRD-5, SLD-5, SD-5, PN 8, CN 8, CS 8, CS II 8
Další možnosti hmoždinek jsou uvedeny v technickém listu zateplovacího systému.
Stěrková hmota
Speciální prodyšná stěrka vytváří ochrannou vrstvu na povrchu izolačních desek. Zajišťuje rovný a pevný podklad pro další vrstvy.
Systémová stěrka:
Armovací tkanina
Ve vrchní třetině základní vrstvy se do stěrkové hmoty zapracovává tzv. perlinka – síťovina ze skelných vláken. Ta zvyšuje pevnost základní vrstvy a omezuje vznik trhlin.
Systémové perlinky:
Penetrace sjednocuje savost podkladu a zlepšuje přilnavost finální omítky. Lze použít i probarvenou penetraci, díky které se předejde vizuálním barevným vadám při aplikaci finální pastovité omítky.
Systémové penetrace:
weberpas podklad UNI pod pastovité omítky. Dodává se v 8 základních odstínech: bílý (W), zelený (G), žlutý (L), červený (R), šedý (U), hnědý (H), modrý (M), oranžový (O).
- weberpas podklad UNI BRICK – k dostání v 5 základních odstínech: B01, B02, B03, B04, B05, které naleznete v nové vzorkovnici dekorativních povrchů weberdesign.

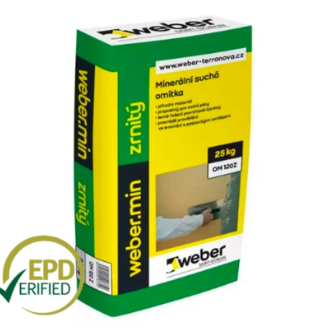

- weberpodklad A pod tenkovrstvou minerální omítku webermin.
Nakonec se povrch zateplení dotvoří pomocí tenkovrstvých pastovitých omítek Weber. Všechny z nich můžete nanášet ručně i strojně. Omítka nanesená strojem má ovšem jiný finální vzhled než točená nebo škrábaná.
- zrnitý 0,5 mm, 1 mm, 1,5 mm, 2 mm, 3 mm
- rýhovaný 2 mm
- zrnitý 0,5 mm, 1 mm, 1,5 mm, 2 mm, 3 mm
- rýhovaný 2 mm, 3 mm
- zrnitý 1 mm, 1,5 mm, 2 mm
- zrnitý 1 mm, 1,5 mm, 2 mm, 3 mm
- rýhovaný 2 mm, 3 mm
- zrnitý 1,5 mm a 2 mm
- zrnitý 1 mm
- rýhovaný 2 mm
- Tmavé odstíny fasádyNa osluněných plochách je podstatné dodržet limity HBW (Light Reflectance Value), která udává, jak silně se bude povrch zahřívat na slunci. Pokud byste chtěli zvolit odstín s příliš nízkým HBW, na požádání vám připravíme ještě výpočet hodnoty TSR. Ta je často relevantnější a pro stejné odstíny vychází příznivěji než HBW.
Použití tmavých barev raději konzultujte s technickými specialisty Weber. - Zateplování v ziměStandardní montáž systému se provádí při teplotách nad +5 °C. Zateplování v zimě je možné pouze za použití speciálních materiálů určených pro chladnější podmínky, například stěrky webertherm elastik Z nebo urychlovače omítek.
- Kvalita podkladuPodkladové zdivo musí být pevné, čisté a suché (v případě systému weber therm clima E může obsahovat zbytkovou vlhkost). Před zateplováním odstraňte staré nátěry, nesoudržné vrstvy i prach. Lepicí hmota tak správně přilne ke zdem a celý systém bude na fasádě bezpečně držet.
Bezpečnost, hygiena práce a ekologie
Bezpečnost, hygiena práce a ekologie
Bezpečnost práce
Před započetím práce věnujte pozornost pokynům pro ochranu zdraví a životního prostředí, které jsou uvedené na obalech výrobků nebo v bezpečnostních listech. Pečlivě si přečtěte všechny pokyny a řiďte se jimi. Je-li nutná lékařská pomoc, mějte po ruce obal nebo štítek výrobku. Při práci s výrobkem nejezte, nepijte, nekuřte a používejte předepsané ochranné pracovní pomůcky.
Likvidace odpadů
Postupujte podle zákona č.541/2020 Sb., o odpadech v platném znění. Podrobnější informace jsou uvedeny v bezpečnostním listu výrobku.
Dodržováním uvedených pokynů chráníte své zdraví a životní prostředí.
Upozornění
Každý zateplovací systém (ETICS) je jasně definovaným výrobkem, který má určenou skladbu komponentů,
které na sebe vzájemně navazují a byly navrženy tak, aby v maximální míře pozitivně
ovlivnily tepelně izolační charakteristiku budovy a prodloužily její životnost. Nedodržení skladby či záměna komponentů určených výrobcem je hrubým zásahem do charakteristiky výrobku a vzniklý produkt již není certifikovaným výrobkem.
-
Založení první řady ETICS
Správné založení první řady izolantu je důležité pro návaznost celého systému. Součástí realizace je příprava podkladu, montáž APU a zakládacích lišt i správné lepení prvních izolačních desek.
-
Lepení dalších řad izolantu
Izolační desky se lepí na vazbu bez průběžných spár mezi jednotlivými řadami. Důležité je správné lepení desek, formátování izolantu i řešení detailů kolem oken a dveří.
-
Kotvení zateplovacího systému
Správné kotvení pomáhá zajistit stabilitu a dlouhodobou funkčnost ETICS systému. Důležitou roli hraje rozmístění kotev, kotvení detailů i příprava povrchu před vytvořením základní vrstvy.
-
Vytvoření základní vrstvy ETICS
Základní vrstva se skleněnou síťovinou ovlivňuje pevnost a odolnost celé fasády. Součástí této fáze je správné zapracování perlinky, stěrkování i dodržení technologických návazností jednotlivých vrstev systému.
-
Finální omítka fasády
Finální omítka chrání fasádu a zároveň určuje její výsledný vzhled. Poslední krok zahrnuje penetraci podkladu, nanášení omítky i vytvoření finální struktury povrchu.
Přesný návrh by měl vždy vycházet z projektové dokumentace a energetického posouzení domu. Tloušťka izolace se navrhuje podle požadované hodnoty tzv. součinitele prostupu tepla obvodové stěny. U rekonstrukcí rodinných domů se nejčastěji používá izolace o tloušťce cca 12 až 18 cm.
Ano, ale je nutné dodržet limity HBW nebo TSR. Díky sledování těchto hodnot zamezíte nadměrnému zahřívání fasády na slunci. U velmi tmavých odstínů je vhodné návrh konzultovat s technickým specialistou Weber.
Standardně se zateplovací systém aplikuje při teplotách nad +5 °C. Pokud je chladněji, musí se použít materiály určené pro práci v nižších teplotách a zajistit vhodné podmínky při realizaci. O zimních materiálech Weber si můžete přečíst v našem článku.
ETICS (External Thermal Insulation Composite System) je systémové zateplení, které se aplikuje přímo na obvodové stěny domu. Skládá se z izolačních desek, lepicí a stěrkové hmoty, armovací tkaniny a finální fasádní omítky. Takové souvrství zlepšuje tepelnou ochranu budovy a chrání fasádu před povětrnostními vlivy.
Polystyren (EPS) je lehký, cenově dostupný izolant s velmi dobrými tepelněizolačními vlastnostmi. Minerální vata je oproti běžnému EPS více paropropustná a nehořlavá, ale obvykle dražší. Volba izolantu závisí na požadovaných vlastnostech fasády a typu stavby.
Na zateplené fasády se nejčastěji používají tenkovrstvé pastovité omítky. U systémů Weber lze aplikovat i tzv. „chytré“ omítky jako weberpas aquaBalance nebo weberpas extraClean, které omezují růst řas a usazování nečistot na fasádě.
Hlavní výhodou je, že takto zateplený dům není závislý na aktivním odvádění vlhkosti z interiéru (např. řízeným větráním). Difuzně otevřené zateplení totiž umožňuje, aby vodní pára ze zdiva přirozeně odcházela směrem ven. Tím se snižuje riziko kondenzace vlhkosti uvnitř stěny, vzniku plísní a degradace zdiva.
Často se používá při rekonstrukcích starších domů. Obzvlášť v jejich případě je totiž důležité, aby konstrukce mohla „dýchat“ a bezpečně odvádět vlhkost. Hodí se ale i pro novostavby, kde investor hledá energeticky úsporné a zároveň prodyšné řešení zateplení.
Spočítejte si cenu zateplení domu
V naší kalkulačce zjistíte orientační cenu zateplení, doporučený systém ETICS i potřebné množství materiálu pro váš dům. Výsledek si navíc můžete uložit a kdykoliv se k němu vrátit.
Tmavé a syté odstíny
U tmavých a sytých odstínů barvy na fasádu je potřeba zohlednit hodnoty HBW (případně TSR). Ty určují, jak silně se bude povrch fasády zahřívat na slunci. Vysoká teplota může způsobovat pnutí v omítce a zateplení, což zkracuje životnost fasády.
Okolí domu
Při výběru omítky vezměte v úvahu také okolí domu. Ve velmi prašném prostředí (v blízkosti polí, frekventovaných komunikací apod.) je praktické zvolit méně strukturovanou omítku nebo méně světlý odstín.
